製造工程

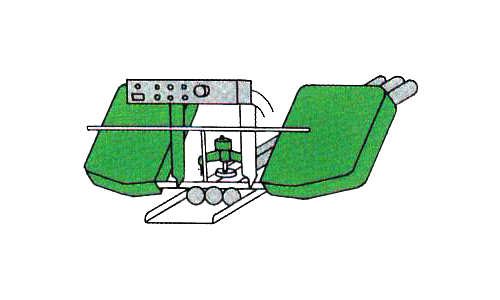

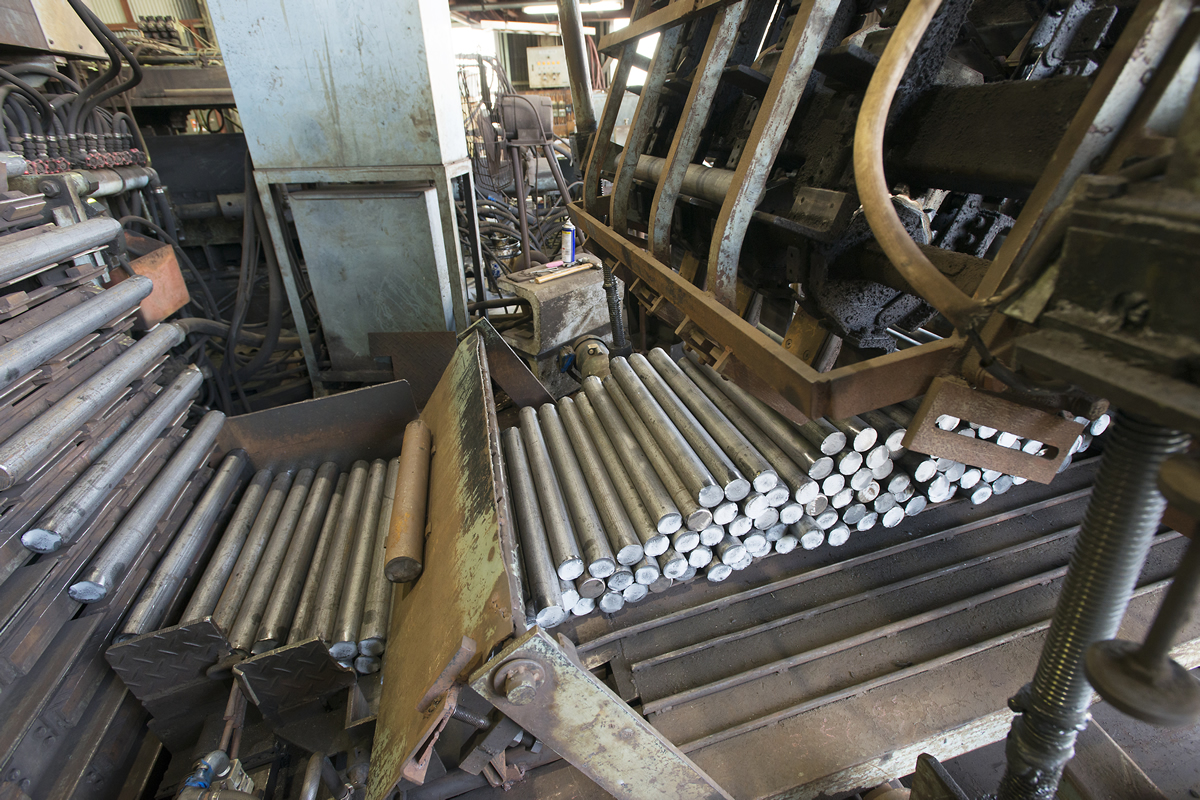

1.材料切断

製鋼メーカーから届いた丸鋼を、必要な長さに切断します。

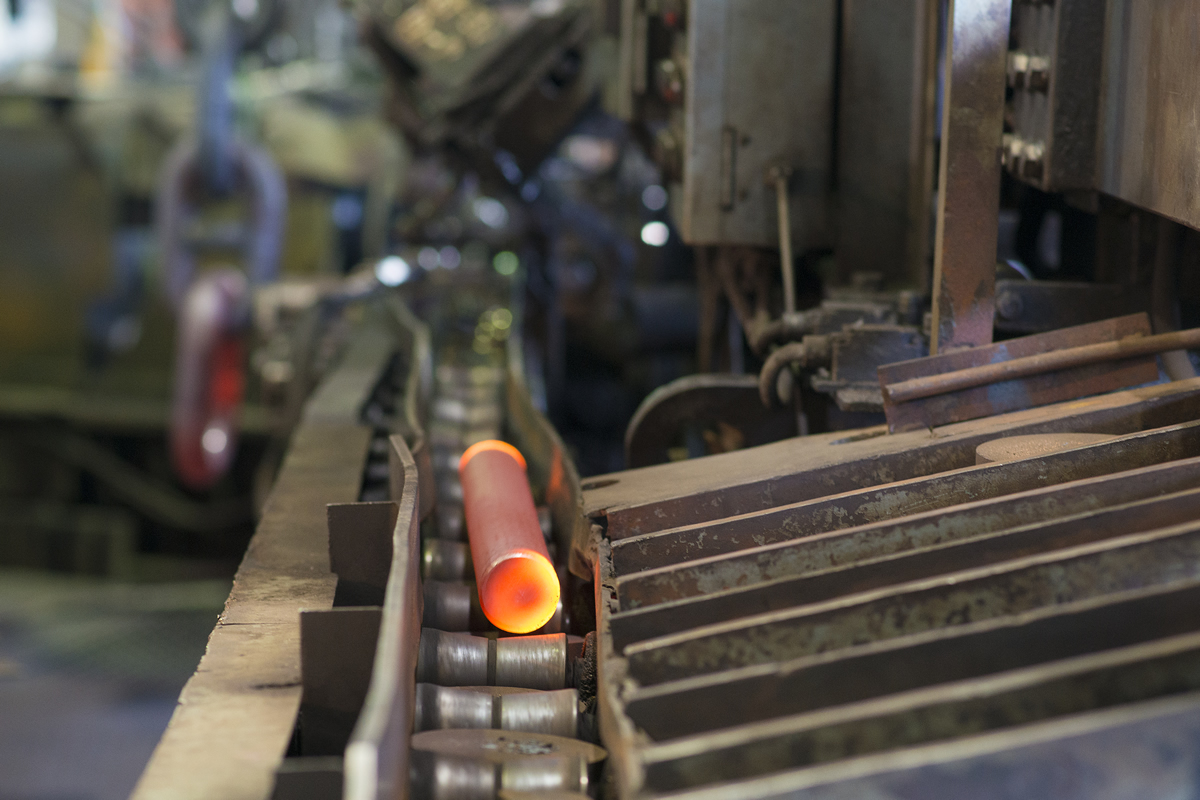

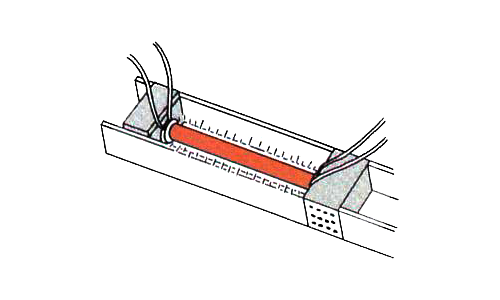

2.予熱 700℃

切断した丸鋼を、チェーンリンクの形に加工するため、加熱を行います。
丸鋼全体が均一に加熱されるように、丸鋼を回転させながら加熱していきます。

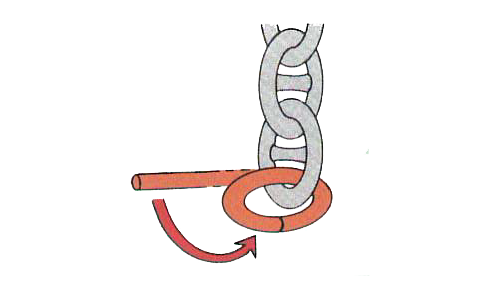

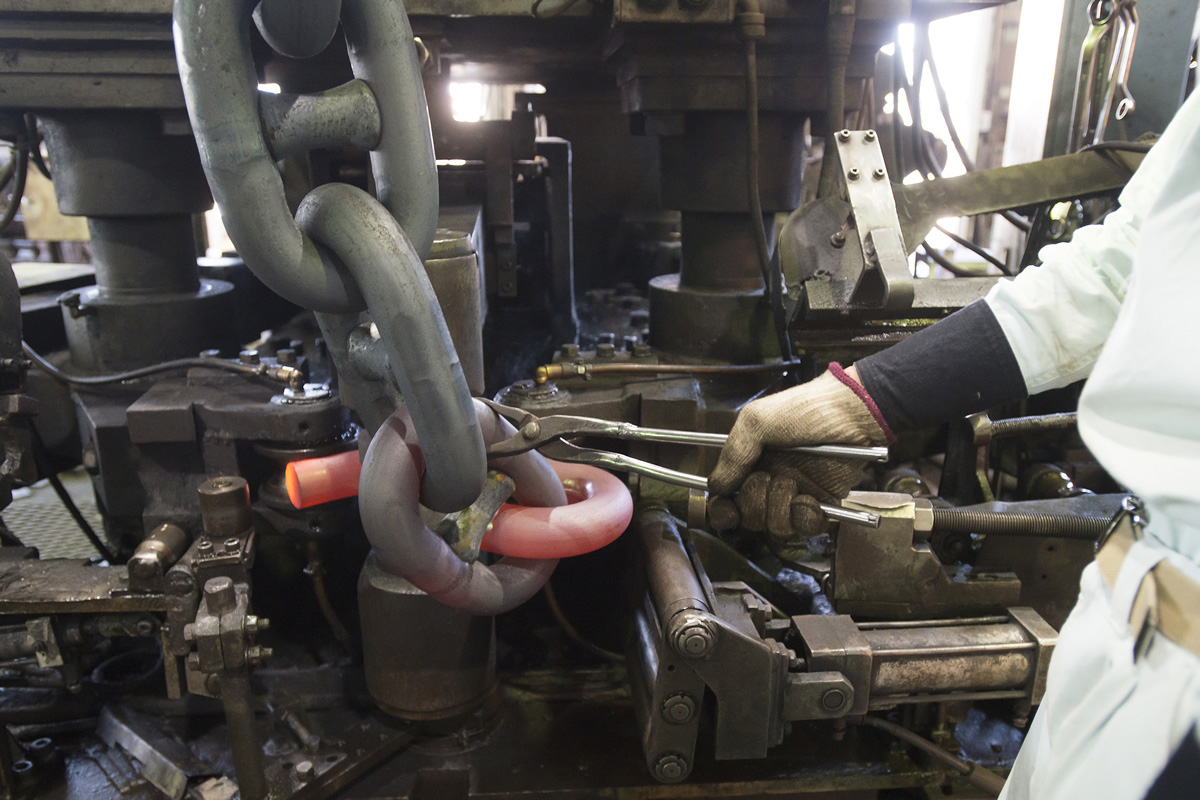

3.曲げ加工

加熱した丸鋼をチェーンリンクの形に曲げます。
1工程目でJ字に曲げ、2工程目でC字に曲げます。C字に曲げるとき、前に作ったチェーンリンクと繋げます。

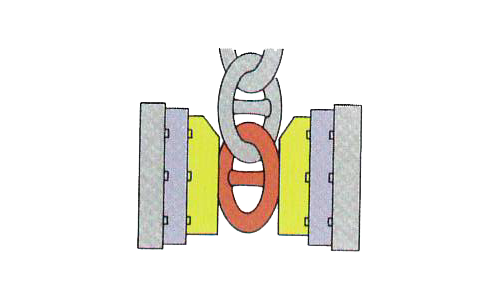

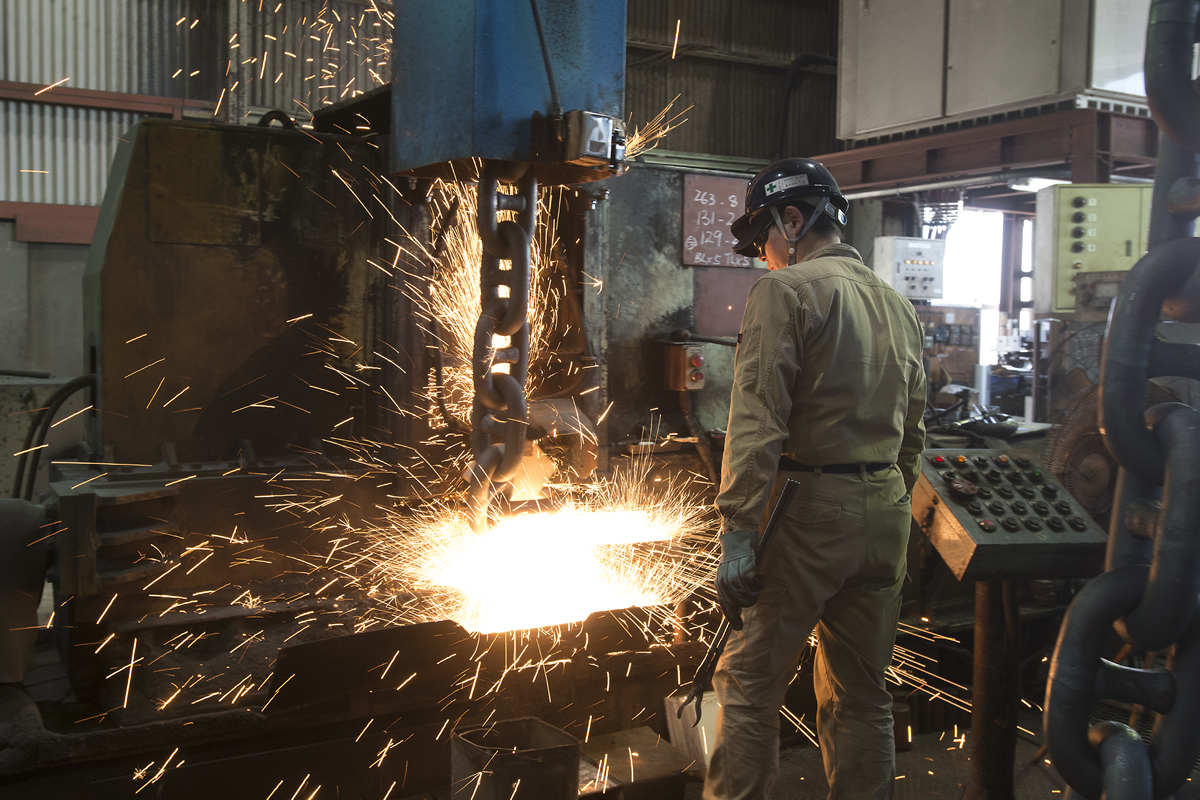

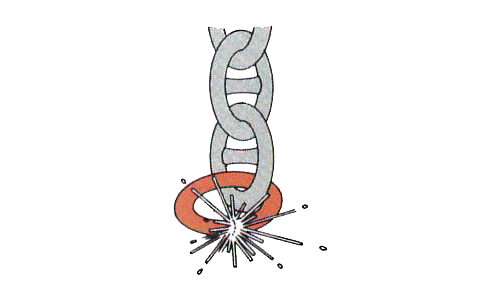

4.フラッシュバット溶接

C字に曲げたリンクの端面にフラッシュバット溶接を行います。
端面にフラッシュを発生させて加熱し、全体が溶融状態になったところで押込み、溶接を行います。
電圧・電流・時間など、リンク１つ１つのさまざまなパラメータをコンピュータで管理しています。

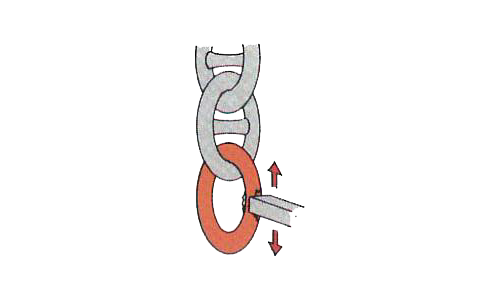

5.溶接バリ取り

溶接で押し出した酸化物を含む突出した部分（バリ）を削り取ります。

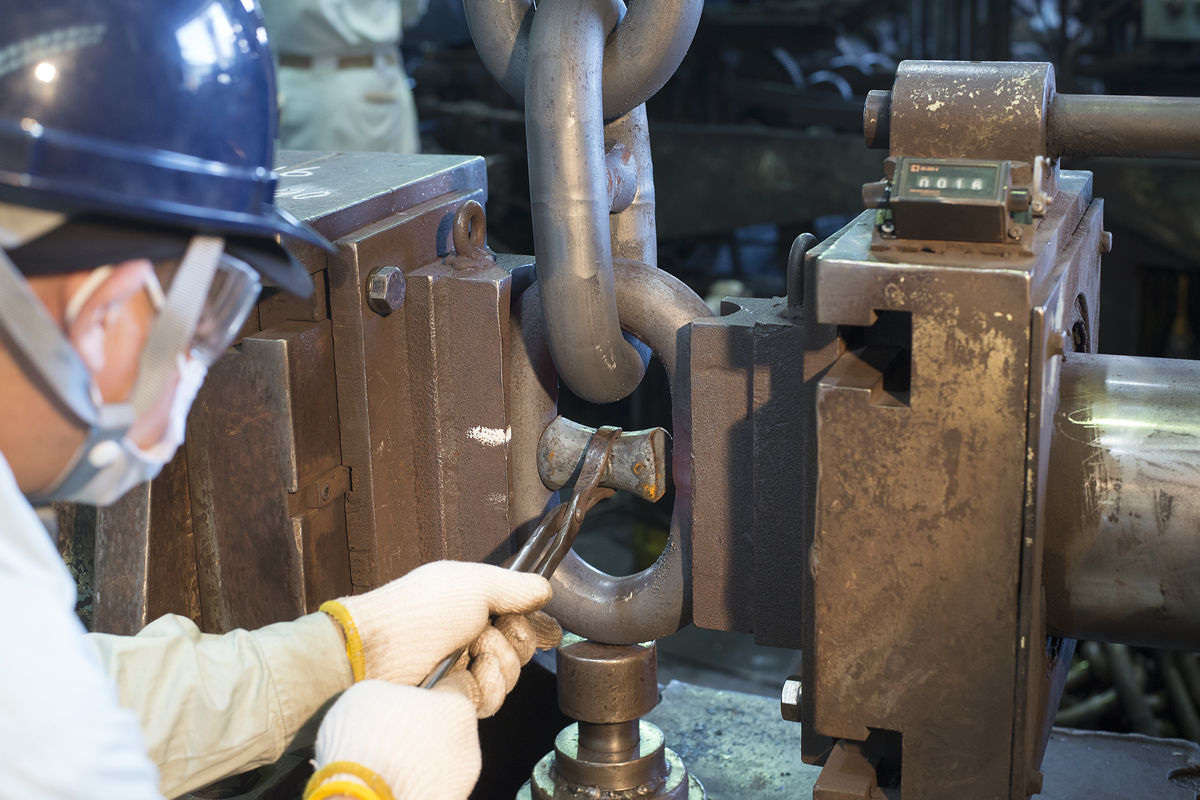

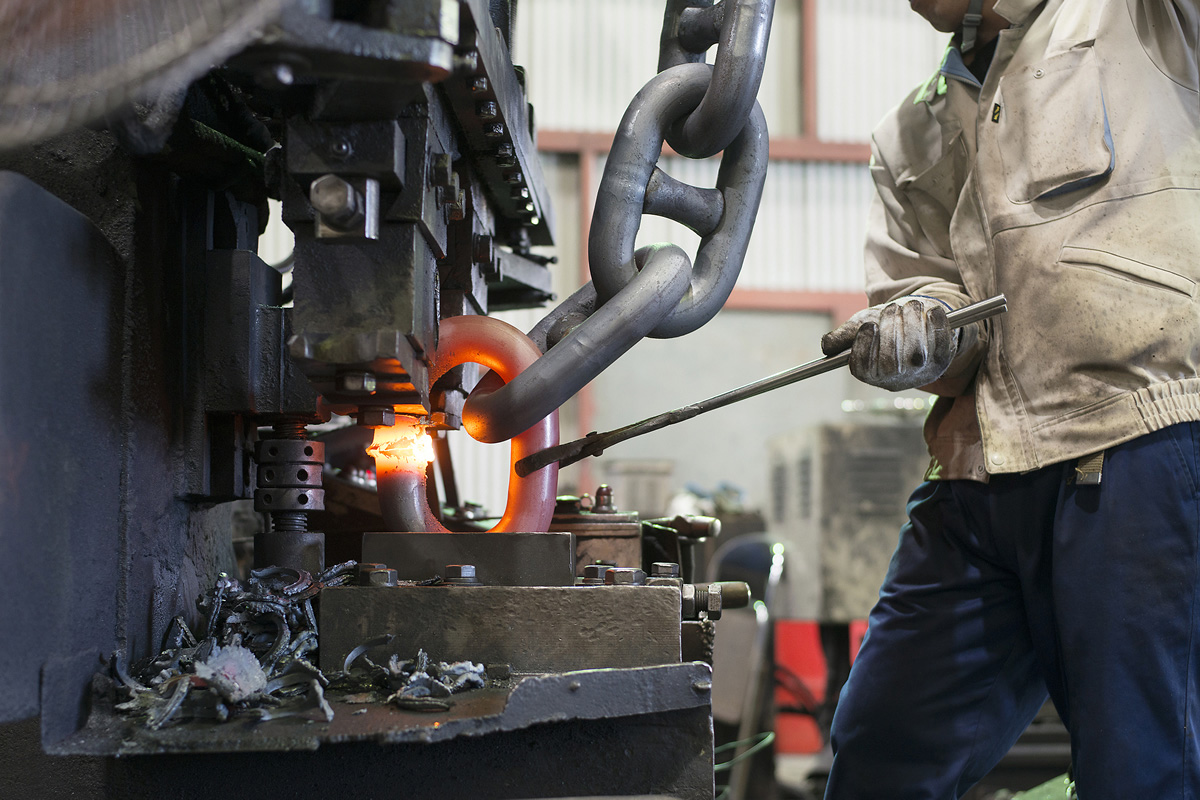

6.整形及びスタッド入れ

チェーンリンクの形を規格寸法に整えます。
スタッド付チェーンの場合、スタッドはこのタイミングで挿入し、リンク環内に押し込んで固定します。

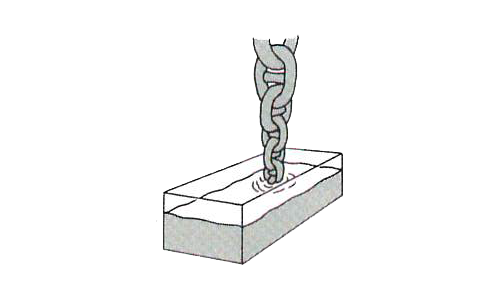

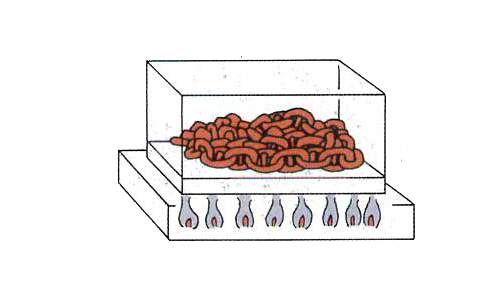

7.熱処理

連続して焼入れ・焼戻しを行います。
一連の作業を連続して行うことによって、チェーン全体に均一な品質の熱処理を施すことができます。
この工程でチェーンの強度、靱性が決定するので、重要な工程です。

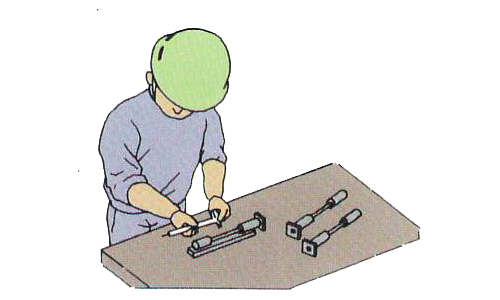

8.材料試験

チェーン製造時に欠陥や疵がないかどうか、製造直後に一度確認します。
一部サンプルリンクを採取し、耐力荷重以上の荷重をかけて、チェーンが破損しないか超音波や磁気も用いて傷が無いか確かめます。(切断試験・超音波探傷・磁気探傷)

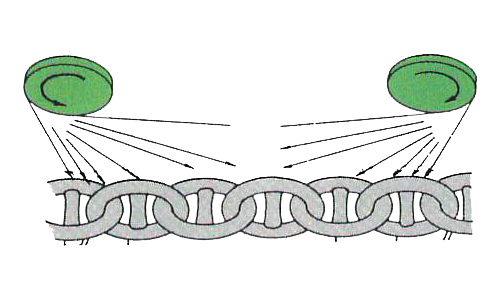

9.ショットブラスト

金属などの加工物（加工する物）の表面に細かい砂や鋼製・鋳鉄製の小球を吹き付け、表面を粗く削ります。

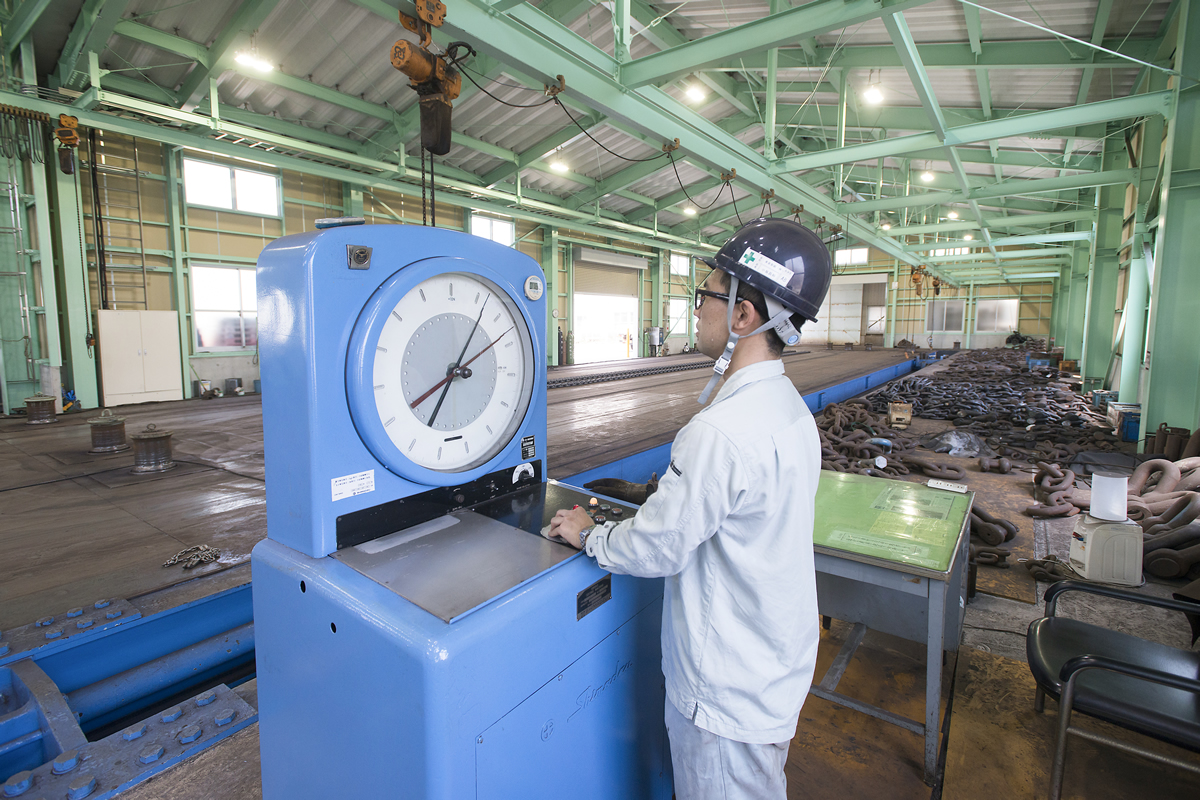

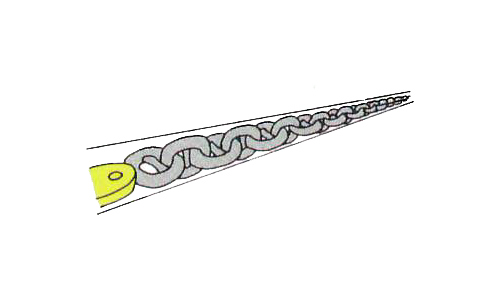

10.耐力試験

船級規則によって規定されている耐力荷重試験を行い、チェーンが変形や破損をしないか確かめます。

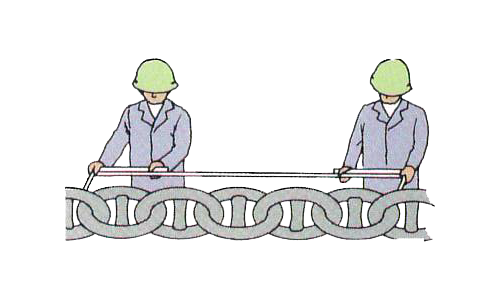

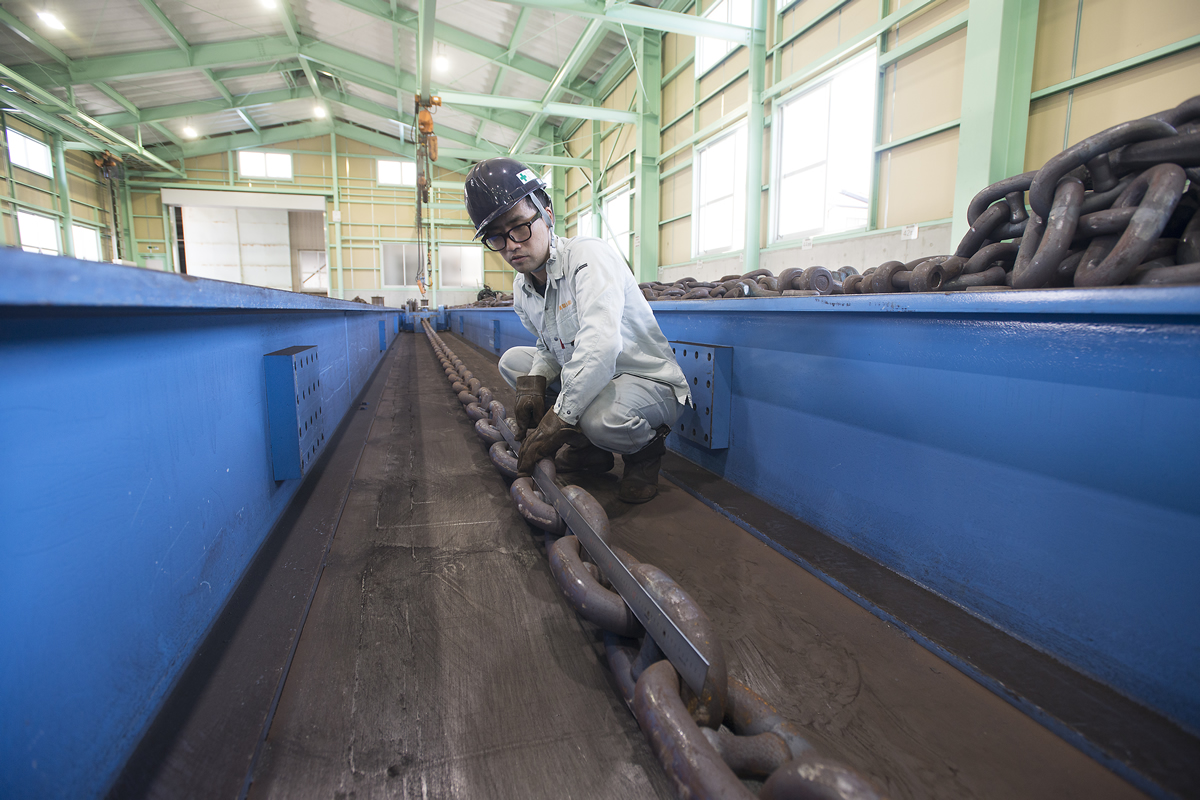

11.寸法検査・外観検査

船級規則によって規定されている耐力荷重試験を行い、チェーンが変形や破損をしないか確かめます。

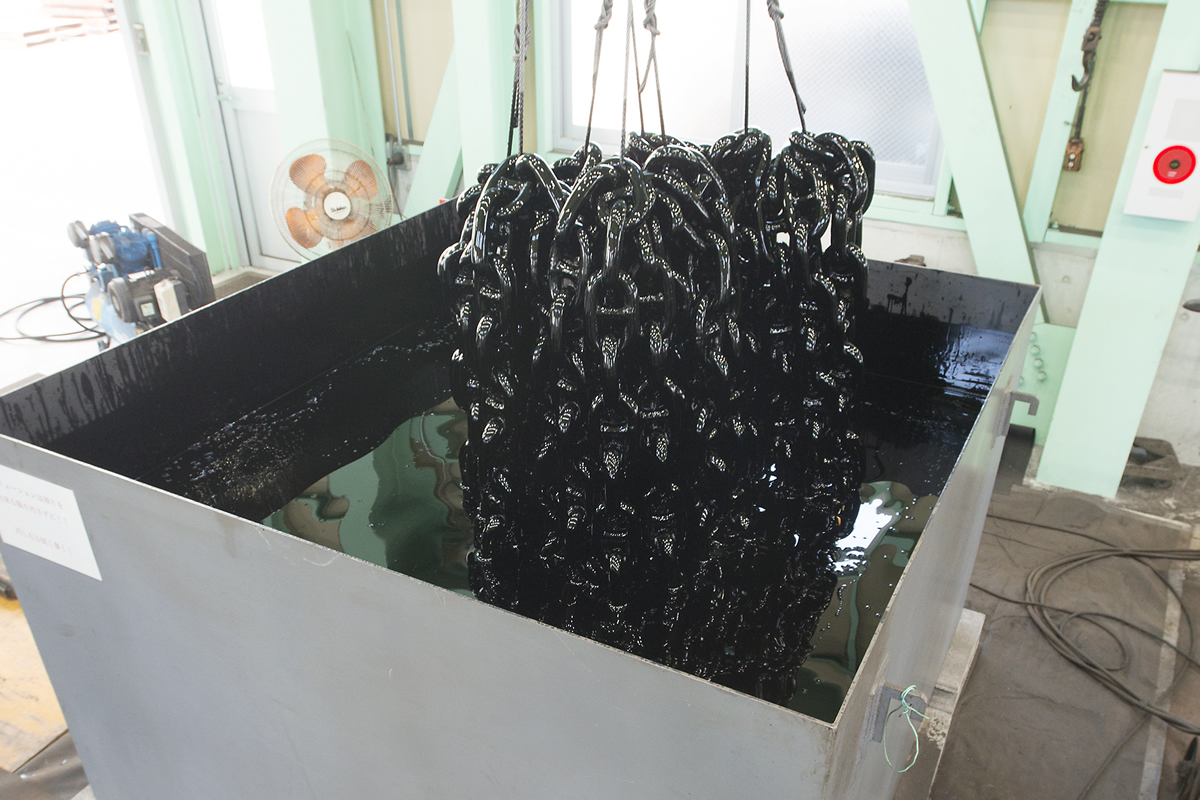

12.塗装又はメッキ

全ての検査が完了したチェーンは、塗装又はメッキ処理されます。

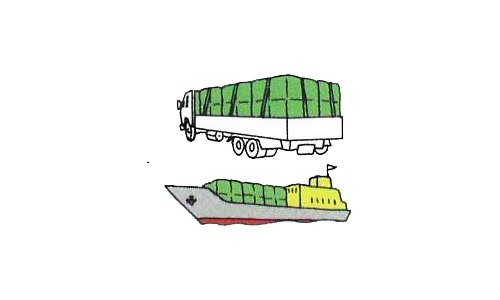

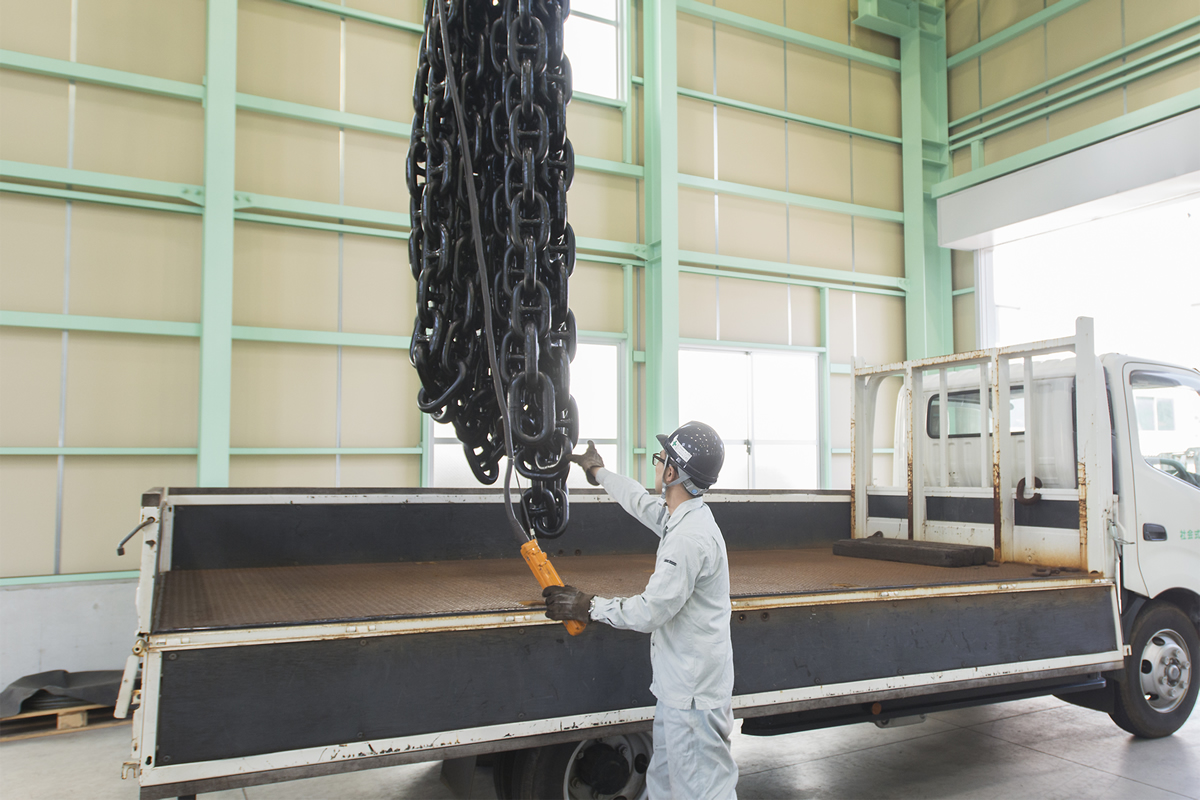

13.出荷

お客様の元へ出荷します。
